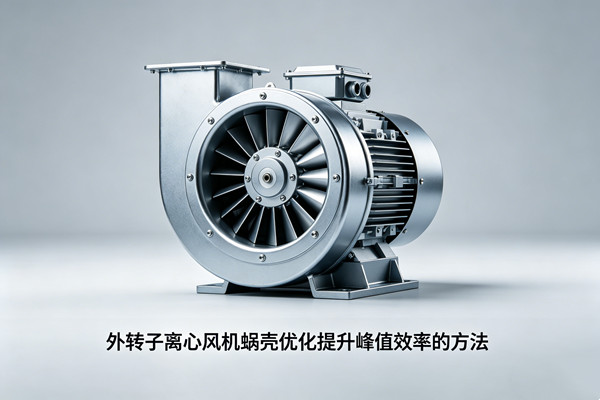

在暖通空調、工業通風、環保除塵等領域，外轉子離心風機憑借結構緊湊、安裝便利等優勢得到了廣泛應用。然而，不少用戶在實際使用中會遇到這樣的困惑——風機運行效率不達標，能耗偏高，或者峰值工況下出力不足。問題的根源往往不在電機或葉輪本身，而在于那個容易被忽視的部件：蝸殼。

　　蝸殼的作用：不只是“外殼”那么簡單

　　很多人以為蝸殼就是用來包住葉輪的鐵皮殼子，其實遠非如此。蝸殼在離心風機中扮演著兩個關鍵角色：其一，它將葉輪甩出的高速氣體收集起來，導向出風口;其二，也是最核心的功能——利用氣流通道逐漸擴大的特點，將氣體的動壓力轉化為靜壓力，從而形成我們需要的風壓。

　　打個比方，葉輪負責給氣體“加速”，蝸殼則負責把這種“速度”轉化成“推力”，兩者配合得當，風機才能高效運轉。研究數據表明，蝸殼內部的旋渦損失可占整個風機總損失的65%，這意味著優化蝸殼結構是提升風機效率最直接有效的切入點之一。

　　優化方向一：蝸殼型線的精準“畫法”

　　蝸殼型線是決定蝸殼性能的核心因素。傳統設計中，蝸殼型線常用的方法包括等環量法、等邊基圓法等。但在實際工程中，一個常見的缺陷是：型線未能完整包圍葉輪一周，導致氣流收集不充分。

　　改進方案是采用完整的螺旋線設計。有學者提出以蝸舌為起點，圍繞葉輪設計完整一周的阿基米德螺線，使包角達到360°。與傳統的315°包角方案相比，365°完整包圍的蝸殼在出口背壓2000 Pa工況下，全壓效率提升了7.67%，噪聲降低了3.89dB。此外，一些專利方案將蝸殼型線設計為“等角螺旋線+擴張角漸縮的變角螺旋線”的組合結構，能夠縮小蝸殼尺寸的同時改善氣流流暢度，在小尺寸下實現接近大蝸殼的性能效果。

　　優化方向二：蝸舌參數的精細調節

　　蝸舌是蝸殼中引導氣流切入蝸殼通道的關鍵部位，其半徑大小和間隙寬度的設置直接影響風機的性能和噪聲。

　　從設計參數來看，目前較優的蝸殼結構建議將出口擴張角控制在15°至40°之間，蝸舌半徑取6mm至15.5mm，蝸舌間隙范圍在12mm至18mm。而不合理的蝸舌設計會加劇旋渦強度——研究顯示，蝸舌附近流道中會形成三個高湍動能旋渦，沿氣流方向旋渦強度逐漸減小，但在蝸舌出口位置又會突然增大，造成明顯的流動損失。

　　在實際工程案例中，合理調節蝸舌深度后，風機全壓效率最高可提高17.28%，噪聲降低1.7dB，這些效果在額定工況下尤為顯著。此外，研究還發現，固定蝸殼后蓋板蝸舌半徑、適當增大前蓋板蝸舌半徑，能有效降低風機的聲功率級，而調節蝸舌間隙的降噪效果往往優于單純改變蝸舌傾角。

　　優化方向三：蝸殼寬度與開度的平衡之道

　　蝸殼寬度和開度是另一組需要權衡的參數。增加蝸殼寬度會帶來什么影響？研究表明，加寬蝸殼會使風機的全壓和效率略有下降，但靜壓會升高——這意味著在需要高靜壓的應用場景中，需要適當犧牲一部分效率。

　　蝸殼開度同樣存在類似的取舍：開度越大，風機流量越大，但全壓和效率會隨之下降。這是因為開度增加改善了葉輪出口氣流的均勻性，減少了摻混損失，但機殼表面積增大帶來更大的摩擦損失，兩者相抵后整體效率反而降低。選擇蝸殼開度時，需要根據具體的流量需求和應用場景來權衡，而不是盲目追求大開度。

　　優化方向四：葉輪與蝸殼間隙的精細控制

　　葉輪與蝸殼之間的間隙雖然看似細小，實則影響著風機的氣密性。間隙過大會導致氣流“短路”——部分氣體直接從葉輪出口回流到進口，形成內泄漏，白白消耗能量。

　　研究表明，采用平整上蓋板結構能減少因蝸殼不平帶來的二次流損失，同時優化葉輪與蝸殼之間的間隙可有效緩解內泄漏造成的能量損失。改進后的風機靜壓效率整體可提高約3%。進一步結合正交試驗設計和CFD技術進行多因素優化，可以綜合調整上蓋板間隙、下蓋板間隙和葉片前安裝角等參數，最大程度釋放風機的效率潛力。

　　優化方法：CFD仿真與參數化設計

　　過去設計蝸殼靠“畫線”，現在靠“算流場”。計算流體動力學(CFD)已經成為蝸殼優化不可或缺的工具。工程師可以通過Fluent等軟件建立蝸殼的三維模型，模擬不同參數組合下的氣流分布，找出最優設計。數值模擬與實測的誤差通常在5%以內，可靠性已得到充分驗證。

　　更先進的優化方法是將CFD與響應面分析(Response Surface Methodology)相結合——先對蝸殼尺寸進行參數化處理，然后通過自動優化算法尋找使氣動性能最佳的參數組合。某清掃車專用風機的優化案例顯示，采用該方法后，風機靜壓提高了7.3%，效率提高了4.6%，葉輪流道內速度分布更加均勻，渦流區顯著減少。

　　此外，三維參數化建模工具(如CATIA)的應用也使蝸殼設計更加高效——在蝸殼各尺寸之間建立數學關系式，當葉輪半徑等參數發生變化時，系統會自動更新蝸殼型線，大大縮短了設計迭代周期。

　　以數據為證：優化能帶來多大提升？

　　上述各種優化手段的效果，可以從以下幾個實際案例中直觀感受到：

　　1.后擴散角優化：采用擴散型蝸殼結構，前后擴散角均設為25°時，離心通風機效率可提升約2.21%。進一步深入優化的擴散型蝸殼方案(同樣采用25°最優擴散角)使設計點效率提高了2.24%，蝸殼損失降低了30.8%。

　　2.型線完整性優化：包角從315°增至365°，全壓效率提升7.67%，噪聲降低3.89 dB。

　　3.蝸舌優化：合理調節蝸舌深度，全壓效率最大可提升17.28%，噪聲降低1.7 dB，功率降低7.8 W。

　　4.CFD響應面優化：蝸殼尺寸參數優化后，靜壓提高7.3%，效率提高4.6%。

　　5.蝸殼改型設計：出口靜壓提升約25 Pa，最大全壓效率提升約10%，噪聲降低2.5 dB。

　　外轉子離心風機的蝸殼優化，看似只是把“殼子”做些調整，實際上涉及型線設計、蝸舌調節、寬度開度選取、間隙控制等多個維度。每一個參數的變化都會牽一發而動全身，需要在性能、效率和噪聲之間找到最佳平衡點。隨著CFD仿真技術和參數化設計工具的普及，蝸殼優化已經越來越精準。對于風機設計者和使用者來說，理解這些優化方向和方法，不僅能幫助提升風機的峰值效率，還能在節能降噪方面獲得實實在在的收益——這既是技術升級的需要，也是綠色發展的方向所在。
